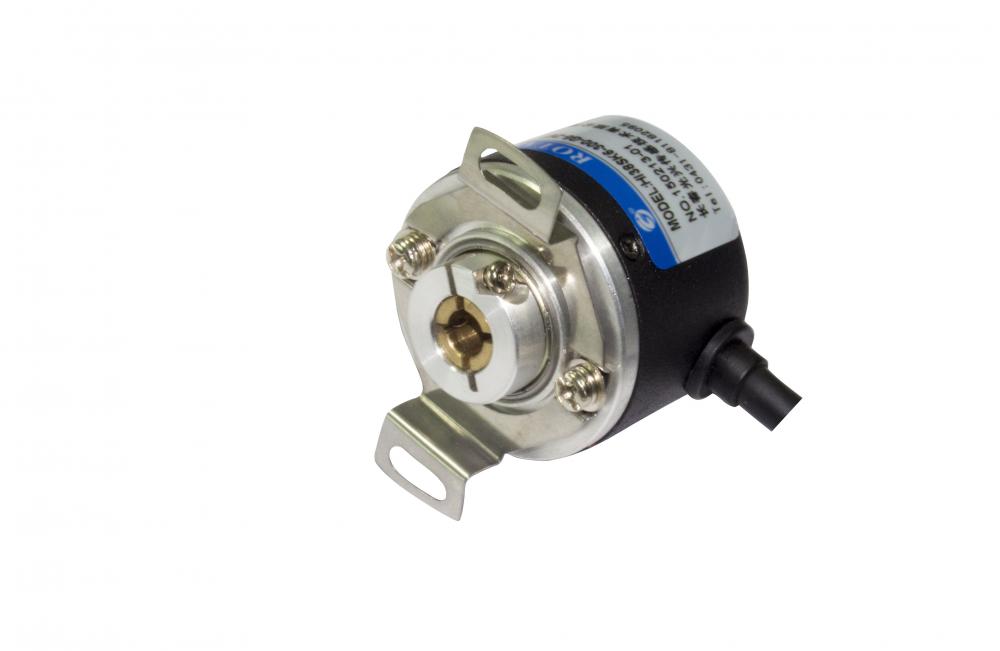

Encoders ópticos rotativos de máxima calidad

Encoders ópticos rotativos de máxima calidad

    transporte: Ocean,Air
    Lugar de origen: Changchun
    HS-Code: 8543709990
    Hafen: Dalian

Información básica

Modelo: HI38k 8

Descripción del producto


Aplicación del codificador fotoeléctrico: medición de posición, máquina herramienta, memorización de la posición de coordenadas de cada punto de coordenadas de la máquina herramienta, como taladradora, etc .; control automático, controlando la acción especificada en una posición determinada. Como ascensores, montacargas, etc.

Electrical parameters
Resolution 10-2500P/R 10-2500P/R
Circuit characteristics Current type (C) Voltage type (E)
Voltage DC(5-30)V DC(5-30)V
Current consumption 80mA Max. 100mA Max.
Signal high level VH>Vcc-0.7V VH>Vcc-0.7V
Signal low VL<0.5V VL<0.5V
Output signal A B or A B Z A B or A B Z
Response frequency 300KHz Max. 300KHz Max.
Signal rise time / Max.1μs
Signal fall time / Max.1μs
Insulation resistance Above 50MΩ (DC500V megohmmeter) Above 50MΩ (DC500V megohmmeter)
Short circuit protection Have Have
Power reverse wiring protection Have Have

Electrical parameters
Resolution 10-2500P/R 10-2500P/R
Circuit characteristics Push-pull (F) Differential (L)
Voltage DC(5-30)V DC(5-30)V
Current consumption 125mA Max. 80mA Max.
Signal high level VH>Vcc-0.7V VH>Vcc-0.7V
Signal low VL<0.5V VL<0.5V
Output signal A B or A B Z A A B B or A A B B Z Z
Response frequency 300KHz Max. 300KHz Max.
Signal rise time Max.1μs Max.1μs
Signal fall time Max.1μs Max.1μs
Insulation resistance Above 50MΩ (DC500V megohmmeter) Above 50MΩ (DC500V megohmmeter)
Short circuit protection Have Have
Power reverse wiring protection Have Have

Mechanical parameters
Spindle diameter Φ6mm, 8mm
Protection level IP54
Shaft speed 6,000rpm Max.
Shaft load Radial: 20N Axial: 10N
Impact resistance 980m/s (2 X Y Z three directions each 3 times, each lasting 6ms)
Vibration resistance 50m/s^2 (10~200Hz X Y Z each direction for 2 hours)
Starting torque 1×10^-4 N.m(25℃)
Moment of inertia 2×10^-5 kgm^2
Product weight About 0.1Kg
Working humidity 35~85%RH (no condensation)
Operating temperature -10~70℃ Storage temperature -25~85℃
Angular acceleration 1×10r^4ad/s  2

Hi38k 8
